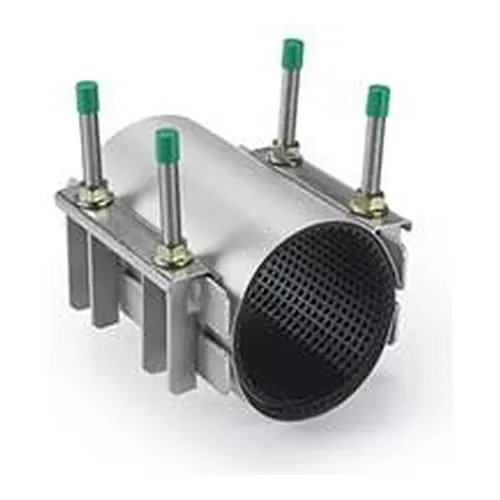

Colier de reparație dublu Multi/Clamp din inox cu garnitură interioară din cauciuc și șuruburi

Colier de reparație dublu Multi/Clamp L=600mm din inox AISI 304

  Fișă tehnică (PDF) |   Catalog

Colierul de reparație dublu Georg Fischer Multi/Clamp L=600mm oferă o soluție tehnică permanentă și robustă pentru reabilitarea avariilor majore pe conducte magistrale de diametre mari din rețelele edilitare și industriale. Fabricat integral din oțel inoxidabil AISI 304 cu o lățime generoasă de 600 mm, acest manșon bicomponent etanșează fisuri longitudinale extinse, perforații cauzate de coroziune sau ruperi circumferențiale pe diametre exterioare de la 314 mm până la 855 mm.

Caracteristici tehnice

Proiectat ca o carcasă din două segmente independente, colierul Multi/Clamp Dublu distribuie forța radială de strângere în mod uniform pe întreaga circumferință a tubulaturii avariate. Dispozitivul acoperă abateri dimensionale largi pe conducte cu diametre între 314 mm și 855 mm, operând la presiuni nominale de lucru între 3 bar și 10 bar în funcție de dimensiunea specifică.

  • Lățime bandă: 600 mm pentru acoperirea sigură a defectelor structurale extinse.
  • Interval diametru exterior: toleranțe de la 314 mm până la 855 mm.
  • Presiune nominală de lucru: trepte PN de la 3 bar până la 10 bar corelate cu diametrul tubului.
  • Fluide vehiculate: apă potabilă, apă brută, ape uzate menajere, gaze naturale și fluide industriale compatibile.
  • Temperaturi de regim: de la -10 grade până la +70 grade Celsius pentru NBR; de la -10 grade până la +55 grade Celsius pentru EPDM opțional.

Materiale și standarde

Toate piesele metalice sunt executate într-un mediu de producție dedicat exclusiv inoxului pentru a elimina complet riscul contaminării feritice și al coroziunii de contact. Componentele sunt asamblate prin sudură robotizată de înaltă precizie și supuse unui proces complet de pasivare chimică pentru rezistență superioară în soluri agresive și atmosfere industriale corozive.

Etanșarea este realizată standard cu o garnitură gofrată pe tot perimetrul din NBR conformă cu standardul EN 682 pentru rețele de apă și gaze. Pentru conductele magistrale de apă potabilă, Georg Fischer oferă garnituri din EPDM conforme cu standardul EN 681-1. Corpul colierului și urechile de strângere sunt configurate standard din oțel inoxidabil AISI 304 (A2), fiind disponibil opțional inoxul AISI 316 (A4) pentru medii saline sau chimice severe.

Instalare și îmbinare

Construcția bicomponentă din două semicochilii permite montajul rapid de urgență direct sub presiunea de lucru a rețelei, fără a necesita golirea tronsoanelor magistrale sau întreruperea serviciului. Profilul gofrat al elastomerului absoarbe ovalizările și asperitățile exterioare ale tubului, prevenind solicitările punctuale concentrate pe pereții fragili ai conductelor vechi.

Multi/Clamp Dublu este pe deplin compatibil cu rețele din fontă ductilă, fontă cenușie, oțel, azbociment și materiale termoplastice precum PEHD, PVC-U și PP-H. În cazul tubulaturilor din polietilenă sau alte mase plastice, se recomandă verificarea rigidității inelare și respectarea cuplurilor de strângere specificate de producător pentru a asigura o etanșare ireproșabilă fără deformarea peretelui conductei.

  Fișă tehnică (PDF) |   Catalog

Colierul de reparație dublu Georg Fischer Multi/Clamp L=600mm oferă o soluție tehnică permanentă și robustă pentru reabilitarea avariilor majore pe conducte magistrale de diametre mari din rețelele edilitare și industriale. Fabricat integral din oțel inoxidabil AISI 304 cu o lățime generoasă de 600 mm, acest manșon bicomponent etanșează fisuri longitudinale extinse, perforații cauzate de coroziune sau ruperi circumferențiale pe diametre exterioare de la 314 mm până la 855 mm.

Caracteristici tehnice

Proiectat ca o carcasă din două segmente independente, colierul Multi/Clamp Dublu distribuie forța radială de strângere în mod uniform pe întreaga circumferință a tubulaturii avariate. Dispozitivul acoperă abateri dimensionale largi pe conducte cu diametre între 314 mm și 855 mm, operând la presiuni nominale de lucru între 3 bar și 10 bar în funcție de dimensiunea specifică.

  • Lățime bandă: 600 mm pentru acoperirea sigură a defectelor structurale extinse.
  • Interval diametru exterior: toleranțe de la 314 mm până la 855 mm.
  • Presiune nominală de lucru: trepte PN de la 3 bar până la 10 bar corelate cu diametrul tubului.
  • Fluide vehiculate: apă potabilă, apă brută, ape uzate menajere, gaze naturale și fluide industriale compatibile.
  • Temperaturi de regim: de la -10 grade până la +70 grade Celsius pentru NBR; de la -10 grade până la +55 grade Celsius pentru EPDM opțional.

Materiale și standarde

Toate piesele metalice sunt executate într-un mediu de producție dedicat exclusiv inoxului pentru a elimina complet riscul contaminării feritice și al coroziunii de contact. Componentele sunt asamblate prin sudură robotizată de înaltă precizie și supuse unui proces complet de pasivare chimică pentru rezistență superioară în soluri agresive și atmosfere industriale corozive.

Etanșarea este realizată standard cu o garnitură gofrată pe tot perimetrul din NBR conformă cu standardul EN 682 pentru rețele de apă și gaze. Pentru conductele magistrale de apă potabilă, Georg Fischer oferă garnituri din EPDM conforme cu standardul EN 681-1. Corpul colierului și urechile de strângere sunt configurate standard din oțel inoxidabil AISI 304 (A2), fiind disponibil opțional inoxul AISI 316 (A4) pentru medii saline sau chimice severe.

Instalare și îmbinare

Construcția bicomponentă din două semicochilii permite montajul rapid de urgență direct sub presiunea de lucru a rețelei, fără a necesita golirea tronsoanelor magistrale sau întreruperea serviciului. Profilul gofrat al elastomerului absoarbe ovalizările și asperitățile exterioare ale tubului, prevenind solicitările punctuale concentrate pe pereții fragili ai conductelor vechi.

Multi/Clamp Dublu este pe deplin compatibil cu rețele din fontă ductilă, fontă cenușie, oțel, azbociment și materiale termoplastice precum PEHD, PVC-U și PP-H. În cazul tubulaturilor din polietilenă sau alte mase plastice, se recomandă verificarea rigidității inelare și respectarea cuplurilor de strângere specificate de producător pentru a asigura o etanșare ireproșabilă fără deformarea peretelui conductei.

Variante, prețuri și disponibilitate
Dimensiune Cod produs U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 314 mm
D 355 mm
PN 10 Bar
724212367 Buc. 3.547,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 322 mm
D 344 mm
PN 10 Bar
724212383 Buc. 3.671,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 334 mm
D 354 mm
PN 10 Bar
724212399 Buc. 3.671,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 340 mm
D 360 mm
PN 10 Bar
724212415 Buc. 3.671,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 348 mm
D 368 mm
PN 10 Bar
724212431 Buc. 3.771,11 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 365 mm
D 385 mm
PN 10 Bar
724212447 Buc. 3.771,11 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 376 mm
D 396 mm
PN 10 Bar
724212463 Buc. 3.934,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 382 mm
D 402 mm
PN 10 Bar
724212479 Buc. 3.934,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 390 mm
D 410 mm
PN 10 Bar
724212495 Buc. 3.977,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 404 mm
D 424 mm
PN 10 Bar
724212511 Buc. 4.070,98 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 420 mm
D 440 mm
PN 10 Bar
724212527 Buc. 4.101,73 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 440 mm
D 460 mm
PN 10 Bar
724212543 Buc. 4.118,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 457 mm
D 477 mm
PN 10 Bar
724212559 Buc. 4.127,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 468 mm
D 488 mm
PN 10 Bar
724212575 Buc. 4.127,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 488 mm
D 508 mm
PN 10 Bar
724212591 Buc. 4.136,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
D 520 mm
PN 10 Bar
724212607 Buc. 4.145,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 520 mm
D 540 mm
PN 6 Bar
724212623 Buc. 4.187,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 527 mm
D 547 mm
PN 6 Bar
724212639 Buc. 4.187,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 545 mm
D 565 mm
PN 6 Bar
724212655 Buc. 4.213,73 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 555 mm
D 570 mm
PN 6 Bar
724212671 Buc. 4.213,73 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 568 mm
D 588 mm
PN 6 Bar
724212687 Buc. 4.240,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 588 mm
D 606 mm
PN 6 Bar
724212703 Buc. 4.261,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 600 mm
D 620 mm
PN 6 Bar
724212719 Buc. 4.273,31 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 625 mm
D 645 mm
PN 6 Bar
724212735 Buc. 4.304,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 650 mm
D 670 mm
PN 6 Bar
724212751 Buc. 4.304,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 705 mm
D 725 mm
PN 4 Bar
724212767 Buc. 4.596,81 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 730 mm
D 750 mm
PN 4 Bar
724212783 Buc. 4.596,81 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 755 mm
D 775 mm
PN 4 Bar
724212799 Buc. 4.885,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 805 mm
D 825 mm
PN 3 Bar
724212815 Buc. 5.384,74 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 835 mm
D 855 mm
PN 3 Bar
724212831 Buc. 5.384,74 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
