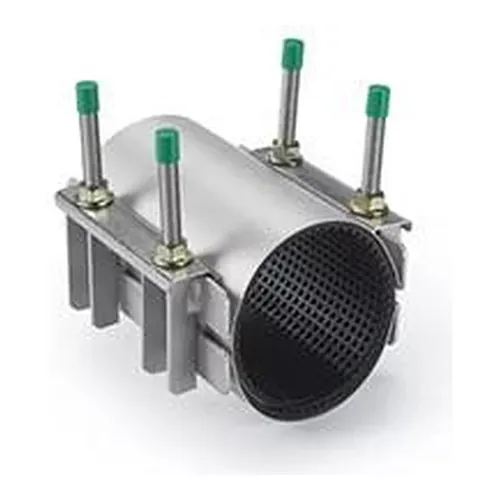

Colier de reparație dublu inox Multi/Clamp cu garnitură din cauciuc și șuruburi cu capace verzi

Colier de reparație dublu inox Multi/Clamp L=500mm

  Fișă tehnică (PDF) |   Catalog

Colierul de reparație dublu din inox Georg Fischer Multi/Clamp cu lungimea constructivă L=500mm oferă o soluție mecanică permanentă și sigură pentru remedierea avariilor extinse pe conducte din rețelele municipale, industriale și utilitare. Proiectat pentru compatibilitate universală cu diverse materiale rigide sau termoplastice, acest manșon de reparație din două segmente etanșează fisuri longitudinale mari, crăpături ale pereților și perforații cauzate de coroziune severă fără tăierea sau înlocuirea tronsonului de țeavă.

Materiale și standarde

Fiecare componentă a colierului Multi/Clamp dublu este fabricată din oțel inoxidabil austenitic certificat și compuși elastomerici de înaltă performanță pentru a garanta rezistența la coroziune și menținerea presiunii în medii agresive.

  • Bandă și placă de punte: Oțel inoxidabil austenitic AISI 304 (1.4301) pasivat complet, cu opțiune de livrare în inox AISI 316 (1.4401) la cerere.
  • Garnitură standard: Elastomer NBR cu profil fagure certificat conform EN 682 pentru rețele de gaz și apă, cu temperaturi de la -10 grade Celsius până la +70 grade Celsius.
  • Garnitură pentru apă potabilă: Elastomer EPDM profilat certificat conform EN 681-1, pentru temperaturi de lucru între -10 grade Celsius și +55 grade Celsius.
  • Șuruburi și urechi de strângere: Tije filetate din oțel inoxidabil tratate împotriva gripării și îmbinări sudate robotizat, protejate integral împotriva coroziunii de contact.
  • Standard de fabricație: Producție realizată exclusiv într-un mediu dedicat oțelului inoxidabil pentru prevenirea contaminării și a coroziunii galvanice.

Aplicații

Colierul dublu Multi/Clamp L=500mm asigură reparații exterioare universale pe conducte sub presiune sau gravitaționale unde este necesară o acoperire longitudinală considerabilă. Lungimea generoasă de 500 mm acoperă cu ușurință fracturi transversale, fisuri structurale extinse, ciupituri multiple cauzate de rugină și îmbinări degradate pe rețele din fontă ductilă, fontă cenușie, oțel, azbociment, PVC-U și PEHD.

Capacitatea sa fiabilă de etanșare deservește magistrale de apă potabilă, conducte de distribuție a gazelor naturale, instalații industriale de ape uzate și rețele de irigații. Datorită construcției din două jumătăți ce oferă o toleranță dimensională extinsă pe diametrul exterior, echipele de intervenție pot gestiona un stoc redus de urgență capabil să acopere multiple diametre și materiale de conductă, atât în sol cât și în montaj suprateran.

Instalare și îmbinare

Montajul se execută direct pe conducta depresurizată sau sub presiune, fără demontarea rețelei sau inserarea de tronsoane noi de conductă. Carcasa din două segmente se poziționează în jurul țevii, permițând așezarea uniformă a garniturii tip fagure peste zona avariată înainte de strângerea șuruburilor opuse.

Profilul de tip fagure al garniturii compensează ovalitatea conductei, rugozitatea suprafeței exterioare și eventualele neregularități geometrice pentru a asigura o etanșare sigură. Strângerea alternată și simetrică a piulițelor din inox lubrifiate distribuie forța radială pe întreaga circumferință a țevii, garantând stabilitatea mecanică a îmbinării atât la îngropare directă în sol, cât și în trasee aeriene.

  Fișă tehnică (PDF) |   Catalog

Colierul de reparație dublu din inox Georg Fischer Multi/Clamp cu lungimea constructivă L=500mm oferă o soluție mecanică permanentă și sigură pentru remedierea avariilor extinse pe conducte din rețelele municipale, industriale și utilitare. Proiectat pentru compatibilitate universală cu diverse materiale rigide sau termoplastice, acest manșon de reparație din două segmente etanșează fisuri longitudinale mari, crăpături ale pereților și perforații cauzate de coroziune severă fără tăierea sau înlocuirea tronsonului de țeavă.

Materiale și standarde

Fiecare componentă a colierului Multi/Clamp dublu este fabricată din oțel inoxidabil austenitic certificat și compuși elastomerici de înaltă performanță pentru a garanta rezistența la coroziune și menținerea presiunii în medii agresive.

  • Bandă și placă de punte: Oțel inoxidabil austenitic AISI 304 (1.4301) pasivat complet, cu opțiune de livrare în inox AISI 316 (1.4401) la cerere.
  • Garnitură standard: Elastomer NBR cu profil fagure certificat conform EN 682 pentru rețele de gaz și apă, cu temperaturi de la -10 grade Celsius până la +70 grade Celsius.
  • Garnitură pentru apă potabilă: Elastomer EPDM profilat certificat conform EN 681-1, pentru temperaturi de lucru între -10 grade Celsius și +55 grade Celsius.
  • Șuruburi și urechi de strângere: Tije filetate din oțel inoxidabil tratate împotriva gripării și îmbinări sudate robotizat, protejate integral împotriva coroziunii de contact.
  • Standard de fabricație: Producție realizată exclusiv într-un mediu dedicat oțelului inoxidabil pentru prevenirea contaminării și a coroziunii galvanice.

Aplicații

Colierul dublu Multi/Clamp L=500mm asigură reparații exterioare universale pe conducte sub presiune sau gravitaționale unde este necesară o acoperire longitudinală considerabilă. Lungimea generoasă de 500 mm acoperă cu ușurință fracturi transversale, fisuri structurale extinse, ciupituri multiple cauzate de rugină și îmbinări degradate pe rețele din fontă ductilă, fontă cenușie, oțel, azbociment, PVC-U și PEHD.

Capacitatea sa fiabilă de etanșare deservește magistrale de apă potabilă, conducte de distribuție a gazelor naturale, instalații industriale de ape uzate și rețele de irigații. Datorită construcției din două jumătăți ce oferă o toleranță dimensională extinsă pe diametrul exterior, echipele de intervenție pot gestiona un stoc redus de urgență capabil să acopere multiple diametre și materiale de conductă, atât în sol cât și în montaj suprateran.

Instalare și îmbinare

Montajul se execută direct pe conducta depresurizată sau sub presiune, fără demontarea rețelei sau inserarea de tronsoane noi de conductă. Carcasa din două segmente se poziționează în jurul țevii, permițând așezarea uniformă a garniturii tip fagure peste zona avariată înainte de strângerea șuruburilor opuse.

Profilul de tip fagure al garniturii compensează ovalitatea conductei, rugozitatea suprafeței exterioare și eventualele neregularități geometrice pentru a asigura o etanșare sigură. Strângerea alternată și simetrică a piulițelor din inox lubrifiate distribuie forța radială pe întreaga circumferință a țevii, garantând stabilitatea mecanică a îmbinării atât la îngropare directă în sol, cât și în trasee aeriene.

Variante, prețuri și disponibilitate
Dimensiune Cod produs U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 88 mm
D 110 mm
PN 16 Bar
724212062 Buc. 1.600,16 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 108 mm
D 128 mm
PN 16 Bar
724212078 Buc. 1.639,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 112 mm
D 134 mm
PN 16 Bar
724212094 Buc. 1.651,58 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 120 mm
D 140 mm
PN 16 Bar
724212110 Buc. 1.695,68 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 133 mm
PN 16 Bar
724212126 Buc. 1.747,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 138 mm
D 160 mm
PN 16 Bar
724212142 Buc. 1.816,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 158 mm
D 180 mm
PN 16 Bar
724212158 Buc. 2.068,86 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 168 mm
D 190 mm
PN 16 Bar
724212174 Buc. 2.081,58 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 190 mm
D 210 mm
PN 10 Bar
724212190 Buc. 2.160,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 195 mm
PN 10 Bar
724212206 Buc. 2.203,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 210 mm
D 230 mm
PN 10 Bar
724212222 Buc. 2.203,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 216 mm
D 238 mm
PN 10 Bar
724212238 Buc. 2.228,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
D 246 mm
PN 10 Bar
724212254 Buc. 2.323,67 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 238 mm
D 260 mm
PN 10 Bar
724212270 Buc. 2.323,67 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 251 mm
D 271 mm
PN 10 Bar
724212286 Buc. 2.735,54 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 260 mm
D 280 mm
PN 10 Bar
724212302 Buc. 2.735,54 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 269 mm
D 289 mm
PN 10 Bar
724212318 Buc. 2.735,54 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 273 mm
D 293 mm
PN 10 Bar
724212334 Buc. 2.998,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 295 mm
D 315 mm
PN 10 Bar
724212350 Buc. 3.023,06 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 314 mm
D 355 mm
PN 10 Bar
724212366 Buc. 3.147,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 322 mm
D 344 mm
PN 10 Bar
724212382 Buc. 3.255,13 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 334 mm
D 354 mm
PN 10 Bar
724212398 Buc. 3.255,13 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 340 mm
D 360 mm
PN 10 Bar
724212414 Buc. 3.255,13 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 348 mm
D 368 mm
PN 10 Bar
724212430 Buc. 3.362,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 365 mm
D 385 mm
PN 10 Bar
724212446 Buc. 3.362,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 376 mm
D 396 mm
PN 10 Bar
724212462 Buc. 3.462,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 382 mm
D 402 mm
PN 10 Bar
724212478 Buc. 3.462,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 390 mm
D 410 mm
PN 10 Bar
724212494 Buc. 3.462,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 404 mm
D 424 mm
PN 10 Bar
724212510 Buc. 3.474,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 420 mm
D 440 mm
PN 10 Bar
724212526 Buc. 3.547,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 440 mm
D 460 mm
PN 10 Bar
724212542 Buc. 3.646,38 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 457 mm
D 477 mm
PN 10 Bar
724212558 Buc. 3.727,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 468 mm
D 488 mm
PN 10 Bar
724212574 Buc. 3.753,83 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 488 mm
D 508 mm
PN 10 Bar
724212590 Buc. 3.783,46 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
D 520 mm
PN 10 Bar
724212606 Buc. 3.801,81 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 520 mm
D 540 mm
PN 6 Bar
724212622 Buc. 3.856,88 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 527 mm
D 547 mm
PN 6 Bar
724212638 Buc. 3.856,88 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 545 mm
D 565 mm
PN 6 Bar
724212654 Buc. 3.891,23 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 555 mm
D 570 mm
PN 6 Bar
724212670 Buc. 3.911,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 568 mm
D 588 mm
PN 6 Bar
724212686 Buc. 3.937,29 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 588 mm
D 606 mm
PN 6 Bar
724212702 Buc. 3.937,29 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 600 mm
D 620 mm
PN 6 Bar
724212718 Buc. 3.956,17 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 625 mm
D 645 mm
PN 6 Bar
724212734 Buc. 3.988,77 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 650 mm
D 670 mm
PN 6 Bar
724212750 Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 724212062
D: 88 mm
D: 110 mm
PN: 16 Bar
Livrare în 24h
1.600,16 RON / Buc.
Cod produs: 724212078
D: 108 mm
D: 128 mm
PN: 16 Bar
Livrare în 24h
1.639,70 RON / Buc.
Cod produs: 724212094
D: 112 mm
D: 134 mm
PN: 16 Bar
Livrare în 24h
1.651,58 RON / Buc.
Cod produs: 724212110
D: 120 mm
D: 140 mm
PN: 16 Bar
Livrare în 24h
1.695,68 RON / Buc.
Cod produs: 724212126
D: 133 mm
PN: 16 Bar
Livrare în 24h
1.747,36 RON / Buc.
Cod produs: 724212142
D: 138 mm
D: 160 mm
PN: 16 Bar
Livrare în 24h
1.816,96 RON / Buc.
Cod produs: 724212158
D: 158 mm
D: 180 mm
PN: 16 Bar
Livrare în 24h
2.068,86 RON / Buc.
Cod produs: 724212174
D: 168 mm
D: 190 mm
PN: 16 Bar
Livrare în 24h
2.081,58 RON / Buc.
Cod produs: 724212190
D: 190 mm
D: 210 mm
PN: 10 Bar
Livrare în 24h
2.160,99 RON / Buc.
Cod produs: 724212206
D: 195 mm
PN: 10 Bar
Livrare în 24h
2.203,62 RON / Buc.
Cod produs: 724212222
D: 210 mm
D: 230 mm
PN: 10 Bar
Livrare în 24h
2.203,62 RON / Buc.
Cod produs: 724212238
D: 216 mm
D: 238 mm
PN: 10 Bar
Livrare în 24h
2.228,80 RON / Buc.
Cod produs: 724212254
D: 225 mm
D: 246 mm
PN: 10 Bar
Livrare în 24h
2.323,67 RON / Buc.
Cod produs: 724212270
D: 238 mm
D: 260 mm
PN: 10 Bar
Livrare în 24h
2.323,67 RON / Buc.
Cod produs: 724212286
D: 251 mm
D: 271 mm
PN: 10 Bar
Livrare în 24h
2.735,54 RON / Buc.
Cod produs: 724212302
D: 260 mm
D: 280 mm
PN: 10 Bar
Livrare în 24h
2.735,54 RON / Buc.
Cod produs: 724212318
D: 269 mm
D: 289 mm
PN: 10 Bar
Livrare în 24h
2.735,54 RON / Buc.
Cod produs: 724212334
D: 273 mm
D: 293 mm
PN: 10 Bar
Livrare în 24h
2.998,62 RON / Buc.
Cod produs: 724212350
D: 295 mm
D: 315 mm
PN: 10 Bar
Livrare în 24h
3.023,06 RON / Buc.
Cod produs: 724212366
D: 314 mm
D: 355 mm
PN: 10 Bar
Livrare în 24h
3.147,63 RON / Buc.
Cod produs: 724212382
D: 322 mm
D: 344 mm
PN: 10 Bar
Livrare în 24h
3.255,13 RON / Buc.
Cod produs: 724212398
D: 334 mm
D: 354 mm
PN: 10 Bar
Livrare în 24h
3.255,13 RON / Buc.
Cod produs: 724212414
D: 340 mm
D: 360 mm
PN: 10 Bar
Livrare în 24h
3.255,13 RON / Buc.
Cod produs: 724212430
D: 348 mm
D: 368 mm
PN: 10 Bar
Livrare în 24h
3.362,63 RON / Buc.
Cod produs: 724212446
D: 365 mm
D: 385 mm
PN: 10 Bar
Livrare în 24h
3.362,63 RON / Buc.
Cod produs: 724212462
D: 376 mm
D: 396 mm
PN: 10 Bar
Livrare în 24h
3.462,02 RON / Buc.
Cod produs: 724212478
D: 382 mm
D: 402 mm
PN: 10 Bar
Livrare în 24h
3.462,02 RON / Buc.
Cod produs: 724212494
D: 390 mm
D: 410 mm
PN: 10 Bar
Livrare în 24h
3.462,02 RON / Buc.
Cod produs: 724212510
D: 404 mm
D: 424 mm
PN: 10 Bar
Livrare în 24h
3.474,90 RON / Buc.
Cod produs: 724212526
D: 420 mm
D: 440 mm
PN: 10 Bar
Livrare în 24h
3.547,05 RON / Buc.
Cod produs: 724212542
D: 440 mm
D: 460 mm
PN: 10 Bar
Livrare în 24h
3.646,38 RON / Buc.
Cod produs: 724212558
D: 457 mm
D: 477 mm
PN: 10 Bar
Livrare în 24h
3.727,70 RON / Buc.
Cod produs: 724212574
D: 468 mm
D: 488 mm
PN: 10 Bar
Livrare în 24h
3.753,83 RON / Buc.
Cod produs: 724212590
D: 488 mm
D: 508 mm
PN: 10 Bar
Livrare în 24h
3.783,46 RON / Buc.
Cod produs: 724212606
D: 500 mm
D: 520 mm
PN: 10 Bar
Livrare în 24h
3.801,81 RON / Buc.
Cod produs: 724212622
D: 520 mm
D: 540 mm
PN: 6 Bar
Livrare în 24h
3.856,88 RON / Buc.
Cod produs: 724212638
D: 527 mm
D: 547 mm
PN: 6 Bar
Livrare în 24h
3.856,88 RON / Buc.
Cod produs: 724212654
D: 545 mm
D: 565 mm
PN: 6 Bar
Livrare în 24h
3.891,23 RON / Buc.
Cod produs: 724212670
D: 555 mm
D: 570 mm
PN: 6 Bar
Livrare în 24h
3.911,95 RON / Buc.
Cod produs: 724212686
D: 568 mm
D: 588 mm
PN: 6 Bar
Livrare în 24h
3.937,29 RON / Buc.
Cod produs: 724212702
D: 588 mm
D: 606 mm
PN: 6 Bar
Livrare în 24h
3.937,29 RON / Buc.
Cod produs: 724212718
D: 600 mm
D: 620 mm
PN: 6 Bar
Livrare în 24h
3.956,17 RON / Buc.
Cod produs: 724212734
D: 625 mm
D: 645 mm
PN: 6 Bar
Livrare în 24h
3.988,77 RON / Buc.
Cod produs: 724212750
D: 650 mm
D: 670 mm
PN: 6 Bar
Livrare în 10-15 zile
La Cerere / Buc.
