Clapetă de sens 369 PVC-U

  Fișă tehnică (PDF)

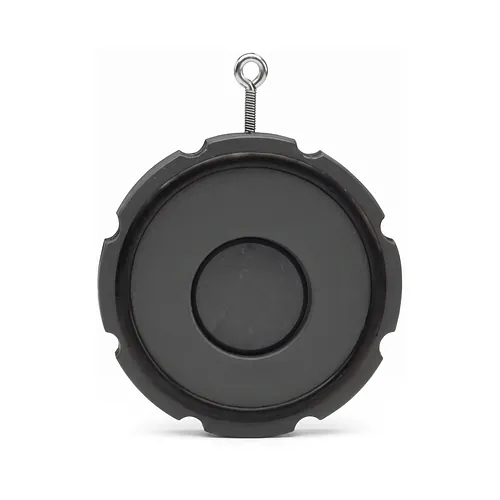

Supapa de sens tip wafer Georg Fischer tip 369 din PVC-U asigură o protecție fiabilă împotriva curgerii inverse a fluidelor în instalațiile de tratare a apei, procese chimice și rețele industriale sub presiune. Concepută pentru instalare intermediară tip sandwich între flanșe, această armătură integrează urechi exterioare de susținere care facilitează manevrarea și centrarea precisă pe axa conductei. În timpul funcționării, presiunea fluxului deplasează clapeta internă pentru a permite trecerea fluidului, iar la inversarea sensului de curgere, discul este readus prompt pe scaunul de etanșare elastomerică, protejând pompele, bateriile de filtrare și instrumentele din amonte împotriva șocurilor hidraulice.

Armătura este disponibilă în versiune fără arc, acționată gravitațional, sau echipată cu arc de readucere din Hastelloy C ori oțel inoxidabil V4A (clasa 316), permițând funcționarea pe tronsoane orizontale și verticale. Variantele echipate cu arc garantează o închidere etanșă și rapidă indiferent de poziția de montaj, necesitând o presiune de deschidere de 20 mbar pe conducte orizontale și între 30 și 38 mbar pe coloane verticale. Configurația fără arc funcționează cu pierderi minime de sarcină, deschizând la o presiune de doar 1 mbar pe orizontală și 10 mbar pe verticală, atingând o etanșare sigură la o coloană minimă de lichid de 2 metri.

Fabricată din policlorură de vinil neplastifiată (PVC-U) de înaltă densitate și echipată cu garnituri profilate din EPDM sau FKM, clapeta de sens oferă o rezistență chimică excelentă la acizi, baze și soluții saline la temperaturi de lucru de până la 45 grade Celsius. Cu clase de presiune PN10 și PN6 acoperind diametre de la d40 până la d315 mm (DN32 până la DN300), corpul compact optimizează spațiul constructiv dintre flanșele libere și elimină greutatea inutilă pe traseele de conducte. BigWeld livrează aceste clapete de sens Georg Fischer pentru aplicații industriale exigente ce impun o funcționare sigură fără mentenanță.
