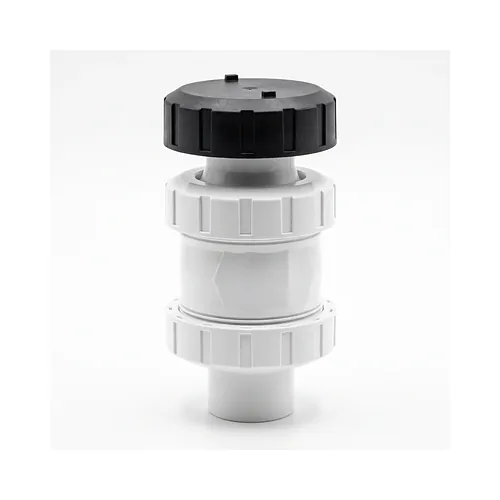

Aerisitor automat tip 591 PVDF d16-63 PN16

Aerisitor automat tip 591 PVDF d16-63 PN16

Material: PVDF Garnitura: FKM PN: 16 Bar

  Fișă tehnică (PDF)

Aerisitorul automat Georg Fischer SYGEF Standard tip 591 este un ventil termoplastic industrial realizat din fluorură de poliviniliden (PVDF) nepigmentată pentru fluide chimice agresive și rețele de apă de înaltă puritate. Proiectat pentru ingineri de proces și instalatori industriali, acesta asigură evacuarea automată a aerului la umplere și previne formarea vidului la golirea conductelor, acoperind gama dimensională d16 - d63 mm la o presiune nominală PN16.

Caracteristici tehnice

Ventilul de aerisire și dezaerisire tip 591 funcționează pe baza unui plutitor intern calibrat din PVDF, care reacționează instantaneu la variațiile de nivel ale fluidului de lucru. Când se acumulează pungi de gaz, plutitorul coboară pentru evacuare, iar la creșterea nivelului de lichid este împins etanș pe garnitura din FKM pentru o închidere sigură.

  • Presiune de lucru: Rezistență nominală de până la PN16 (16 bar la 20 de grade Celsius).
  • Gamă dimensională: Diametre exterioare metrice de la d16 până la d63 mm (DN10 până la DN50).
  • Interval termic: Temperaturi de funcționare cuprinse între -20 de grade și +140 de grade Celsius.
  • Calitate suprafață: Rugozitate a suprafeței udate de Ra ≤ 0,5 µm pentru prevenirea depunerilor.
  • Construcție corp: Ansamblu demontabil cu racord olandez și capac de protecție din polipropilenă cu fibră de sticlă.

Materiale și standarde

Fabricat integral din fluoropolimeri de calitate superioară și materiale plastice tehnice, acest echipament respectă cerințele stricte din industria chimică și din aplicațiile igienice. Corpul din PVDF nepigmentat și plutitorul intern garantează inerție chimică în contact cu acizi minerali concentrați, agenți oxidanți, soluții saline și apă demineralizată.

Suprafețele udate din PVDF sunt conforme cu normele sanitare FDA 21 CFR 177.2510, USP 25 Clasa VI și ASME BPE, fiind pe deplin certificate pentru circuite farmaceutice de apă purificată, microelectronică și dozare chimică industrială. Garnitura de etanșare din FKM oferă rezistență chimică și elasticitate durabilă. BigWeld, distribuitor autorizat Georg Fischer, livrează acest produs însoțit de documentație tehnică completă, în conformitate cu standardul dimensional ISO 10931.

Instalare și îmbinare

Fiecare robinet include capete lise tip ștuț calibrate special pentru lipire prin mufare cu element încălzitor, respectând normele DVS 2207-15. Procedura de lipire prin mufare asigură îmbinări omogene, perfect etanșe, capabile să suporte solicitările mecanice și ciclurile termice ale instalației industriale.

Construcția cu racord olandez permite montajul și demontajul radial rapid, fără a induce tensiuni axiale în conducta adiacentă din PVDF. Personalul tehnic poate efectua inspecția garniturii FKM sau mentenanța plutitorului direct pe poziție prin deșurubarea piulițelor olandeze. Ventilul se instalează întotdeauna vertical în punctele cele mai înalte ale traseului de conducte sau în proximitatea pompelor pentru o evacuare eficientă a aerului și prevenirea căderilor de presiune la golire.

  Fișă tehnică (PDF)

Aerisitorul automat Georg Fischer SYGEF Standard tip 591 este un ventil termoplastic industrial realizat din fluorură de poliviniliden (PVDF) nepigmentată pentru fluide chimice agresive și rețele de apă de înaltă puritate. Proiectat pentru ingineri de proces și instalatori industriali, acesta asigură evacuarea automată a aerului la umplere și previne formarea vidului la golirea conductelor, acoperind gama dimensională d16 - d63 mm la o presiune nominală PN16.

Caracteristici tehnice

Ventilul de aerisire și dezaerisire tip 591 funcționează pe baza unui plutitor intern calibrat din PVDF, care reacționează instantaneu la variațiile de nivel ale fluidului de lucru. Când se acumulează pungi de gaz, plutitorul coboară pentru evacuare, iar la creșterea nivelului de lichid este împins etanș pe garnitura din FKM pentru o închidere sigură.

  • Presiune de lucru: Rezistență nominală de până la PN16 (16 bar la 20 de grade Celsius).
  • Gamă dimensională: Diametre exterioare metrice de la d16 până la d63 mm (DN10 până la DN50).
  • Interval termic: Temperaturi de funcționare cuprinse între -20 de grade și +140 de grade Celsius.
  • Calitate suprafață: Rugozitate a suprafeței udate de Ra ≤ 0,5 µm pentru prevenirea depunerilor.
  • Construcție corp: Ansamblu demontabil cu racord olandez și capac de protecție din polipropilenă cu fibră de sticlă.

Materiale și standarde

Fabricat integral din fluoropolimeri de calitate superioară și materiale plastice tehnice, acest echipament respectă cerințele stricte din industria chimică și din aplicațiile igienice. Corpul din PVDF nepigmentat și plutitorul intern garantează inerție chimică în contact cu acizi minerali concentrați, agenți oxidanți, soluții saline și apă demineralizată.

Suprafețele udate din PVDF sunt conforme cu normele sanitare FDA 21 CFR 177.2510, USP 25 Clasa VI și ASME BPE, fiind pe deplin certificate pentru circuite farmaceutice de apă purificată, microelectronică și dozare chimică industrială. Garnitura de etanșare din FKM oferă rezistență chimică și elasticitate durabilă. BigWeld, distribuitor autorizat Georg Fischer, livrează acest produs însoțit de documentație tehnică completă, în conformitate cu standardul dimensional ISO 10931.

Instalare și îmbinare

Fiecare robinet include capete lise tip ștuț calibrate special pentru lipire prin mufare cu element încălzitor, respectând normele DVS 2207-15. Procedura de lipire prin mufare asigură îmbinări omogene, perfect etanșe, capabile să suporte solicitările mecanice și ciclurile termice ale instalației industriale.

Construcția cu racord olandez permite montajul și demontajul radial rapid, fără a induce tensiuni axiale în conducta adiacentă din PVDF. Personalul tehnic poate efectua inspecția garniturii FKM sau mentenanța plutitorului direct pe poziție prin deșurubarea piulițelor olandeze. Ventilul se instalează întotdeauna vertical în punctele cele mai înalte ale traseului de conducte sau în proximitatea pompelor pentru o evacuare eficientă a aerului și prevenirea căderilor de presiune la golire.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
175591031
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
175591032
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
175591033
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
175591034
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
175591035
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
175591036
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
175591037
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
